ਚੀਨ ਵਿੱਚ ਬਣੀ ਡਿਸਕਾਊਂਟ ਫੈਕਟਰੀ ਹਾਈ ਸ਼ੁੱਧਤਾ ਕੈਲਸ਼ੀਅਮ ਮੈਟਲ ਖਰੀਦੋ। ਹਾਰਵੈਸਟ ਐਂਟਰਪ੍ਰਾਈਜ਼ ਚੀਨ ਵਿੱਚ ਉੱਚ ਸ਼ੁੱਧਤਾ ਵਾਲੀ ਕੈਲਸ਼ੀਅਮ ਧਾਤੂ ਨਿਰਮਾਤਾ ਅਤੇ ਸਪਲਾਇਰ ਹੈ। ਕੈਲਸ਼ੀਅਮ ਧਾਤੂ ਦਾ ਮੁੱਖ ਉਦੇਸ਼ ਧਾਤੂ ਕੈਲਸ਼ੀਅਮ ਕਣਾਂ ਵਿੱਚ ਪ੍ਰਕਿਰਿਆ ਕਰਨਾ ਹੈ, ਅਤੇ ਫਿਰ ਕੈਲਸ਼ੀਅਮ ਲੋਹੇ ਦੀ ਤਾਰ ਜਾਂ ਸ਼ੁੱਧ ਕੈਲਸ਼ੀਅਮ ਤਾਰ ਬਣਾਉਣਾ ਹੈ, ਜੋ ਅੰਤ ਵਿੱਚ ਲੋਹੇ ਦੀ ਸ਼ੁੱਧਤਾ ਵਿੱਚ ਵਰਤੀ ਜਾਂਦੀ ਹੈ ਅਤੇ ਸਟੀਲ ਇਸਦੀ ਭੂਮਿਕਾ ਪਿਘਲੇ ਹੋਏ ਸਟੀਲ ਦੀ ਤਰਲਤਾ ਨੂੰ ਡੀਸਲਫਰਾਈਜ਼ ਕਰਨਾ ਅਤੇ ਡੀਆਕਸੀਡਾਈਜ਼ ਕਰਨਾ ਹੈ ਅਤੇ ਪਿਘਲੇ ਹੋਏ ਸਟੀਲ ਵਿੱਚ ਤੇਜ਼ੀ ਨਾਲ ਵਾਧੇ ਨੂੰ ਉਤਸ਼ਾਹਿਤ ਕਰਨਾ ਹੈ, ਆਮ ਤੌਰ 'ਤੇ ਉੱਚ-ਗੁਣਵੱਤਾ ਵਾਲੇ ਸਟੀਲ ਦੇ ਉਤਪਾਦਨ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ। ਮੈਟਲਿਕ ਕੈਲਸ਼ੀਅਮ ਨੂੰ ਪਾਣੀ ਰਹਿਤ ਅਲਕੋਹਲ ਪੈਦਾ ਕਰਨ ਵਿੱਚ ਇੱਕ ਡੀਹਾਈਡਰੇਟ ਏਜੰਟ ਵਜੋਂ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ। ਪੈਟਰੋਲੀਅਮ ਉਦਯੋਗ ਵਿੱਚ ਡੀਸਲਫਰਾਈਜ਼ਰਟ ਦੇ ਤੌਰ ਤੇ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ, ਧਾਤੂ ਉਦਯੋਗ ਵਿੱਚ ਡੀ-ਆਕਸੀਡਾਈਜ਼ ਜਾਂ ਡੀਸਲਫਰਾਈਜ਼ ਕਰਨ ਲਈ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ। ਹਾਲਾਂਕਿ, ਕੈਲਸ਼ੀਅਮ ਮਿਸ਼ਰਣਾਂ ਵਿੱਚ ਖਾਸ ਤੌਰ 'ਤੇ ਉਸਾਰੀ ਉਦਯੋਗ ਵਿੱਚ ਬਹੁਤ ਵਿਆਪਕ ਉਪਯੋਗ ਹੁੰਦੇ ਹਨ।
ਚੀਨ ਵਿੱਚ ਬਣੇ ਉੱਚ ਸ਼ੁੱਧਤਾ ਕੈਲਸ਼ੀਅਮ ਮੈਟਲ ਮੁਫ਼ਤ ਨਮੂਨੇ ਨੂੰ ਛੂਟ ਖਰੀਦੋ. ਹਾਰਵੈਸਟ ਐਂਟਰਪ੍ਰਾਈਜ਼ ਚੀਨ ਵਿੱਚ ਉੱਚ ਸ਼ੁੱਧਤਾ ਕੈਲਸ਼ੀਅਮ ਮੈਟਲ ਨਿਰਮਾਤਾ ਅਤੇ ਸਪਲਾਇਰ ਹੈ।
ਭਾਗ ਇੱਕ: ਕਿਵੇਂ ਬਣਾਉਣਾ ਹੈ
1. ਕੈਲਸੀਨਿੰਗ ਮਾਰਬਲ (CaCO3), ਆਮ ਤੌਰ 'ਤੇ ਕੈਲਸੀਨਡ ਸਫੇਦ ਵਜੋਂ ਜਾਣਿਆ ਜਾਂਦਾ ਹੈ, ਤੇਜ਼ ਚੂਨੇ (CaO);
2. ਅਲਮੀਨੀਅਮ ਪਾਊਡਰ (AL) ਦੇ ਨਾਲ ਜਲਦੀ ਨਾਲ ਕੁਇੱਕਲਾਈਮ (CaO) ਨੂੰ ਮਿਲਾਓ ਅਤੇ ਲਗਭਗ 4 ਸੈਂਟੀਮੀਟਰ ਦੀ ਲੰਬਾਈ ਦੇ ਨਾਲ ਫਲੈਟ ਗੇਂਦਾਂ ਬਣਾਉਣ ਲਈ ਬਾਲ ਪ੍ਰੈਸ ਮਸ਼ੀਨ ਦੀ ਵਰਤੋਂ ਕਰੋ;
3. 1200 ਡਿਗਰੀ ਦੇ ਉੱਚ ਤਾਪਮਾਨ ਵਾਲੇ ਰਿਡਕਸ਼ਨ ਟੈਂਕ ਵਿੱਚ ਫਲੈਟ ਬਾਲ ਪਾਓ, ਅਤੇ ਫਿਰ ਰਿਡਕਸ਼ਨ ਟੈਂਕ ਨੂੰ ਖਾਲੀ ਕਰੋ;
4. ਐਲੂਮੀਨਾ ਅਤੇ ਮੈਟਲ ਕੈਲਸ਼ੀਅਮ ਭਾਫ਼ ਪੈਦਾ ਕਰਨ ਲਈ ਵੈਕਿਊਮ ਅਤੇ ਉੱਚ-ਤਾਪਮਾਨ ਦੀਆਂ ਸਥਿਤੀਆਂ ਦੇ ਤਹਿਤ ਅਲਮੀਨੀਅਮ ਪਾਊਡਰ ਅਤੇ ਕੁਇੱਕਲਾਈਮ ਵਿਸਥਾਪਨ ਪ੍ਰਤੀਕ੍ਰਿਆ ਤੋਂ ਗੁਜ਼ਰਿਆ;

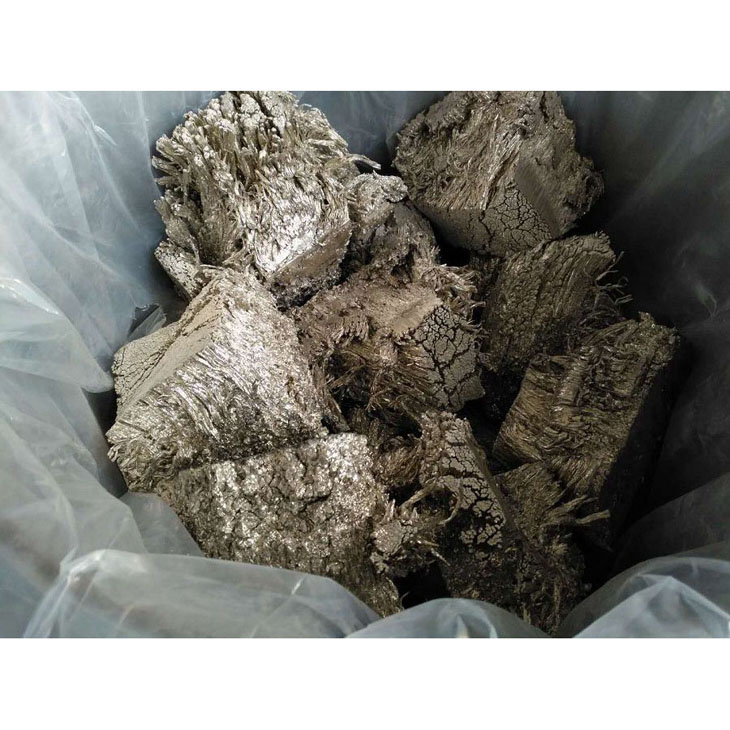

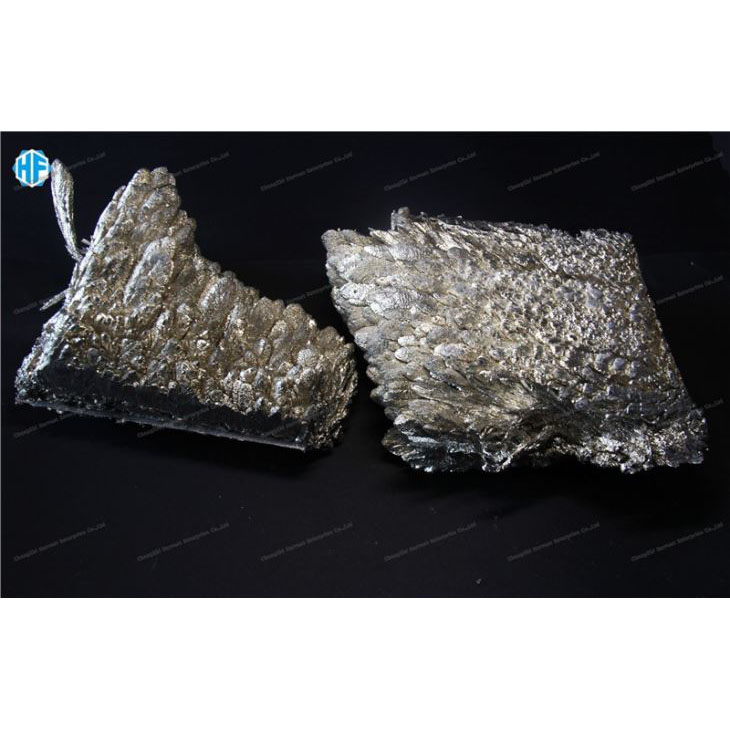

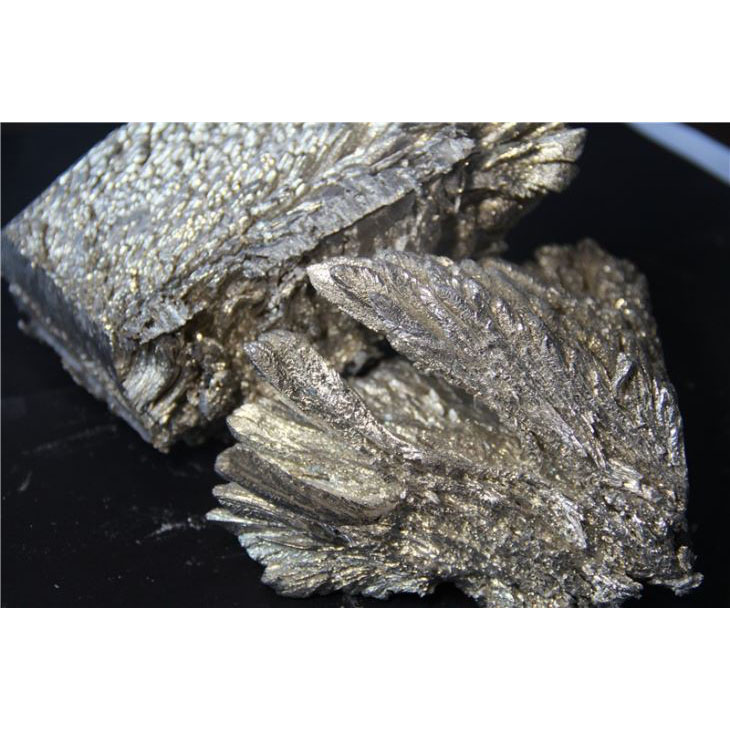

5. ਧਾਤੂ ਕੈਲਸ਼ੀਅਮ ਸ਼ੀਸ਼ੇ ਬਣਾਉਣ ਲਈ ਰਿਡਕਸ਼ਨ ਟੈਂਕ ਦੇ ਵਾਟਰ-ਕੂਲਡ ਸੈਕਸ਼ਨ ਵਿੱਚ ਧਾਤੂ ਕੈਲਸ਼ੀਅਮ ਵਾਸ਼ਪ ਸੰਘਣਾ ਹੋ ਜਾਂਦਾ ਹੈ;
6. ਠੰਢਾ ਹੋਣ ਤੋਂ ਬਾਅਦ, ਮੈਟਲ ਕੈਲਸ਼ੀਅਮ ਕ੍ਰਿਸਟਲ ਨੂੰ ਲੋੜੀਂਦੀਆਂ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਦੇ ਮੈਟਲ ਕੈਲਸ਼ੀਅਮ ਉਤਪਾਦਾਂ, ਜਿਵੇਂ ਕਿ ਮੈਟਲ ਕੈਲਸ਼ੀਅਮ ਕਣ ਅਤੇ ਮੈਟਲ ਕੈਲਸ਼ੀਅਮ ਪਾਊਡਰ ਵਿੱਚ ਸੰਸਾਧਿਤ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ।
ਭਾਗ ਦੋ: ਕਿਵੇਂ ਪ੍ਰਾਪਤ ਕਰਨਾ ਹੈ
ਆਮ ਤੌਰ 'ਤੇ, ਉੱਚ ਸ਼ੁੱਧਤਾ ਕੈਲਸ਼ੀਅਮ ਧਾਤੂ ਪ੍ਰਾਪਤ ਕਰਨ ਲਈ ਤਿੰਨ ਤਰੀਕੇ ਹਨ. ਕਟੌਤੀ ਵਿਧੀ, ਇਲੈਕਟ੍ਰੋਲਾਈਟਿਕ ਵਿਧੀ ਅਤੇ ਕੈਲਸ਼ੀਅਮ ਰਿਫਾਈਨਿੰਗ

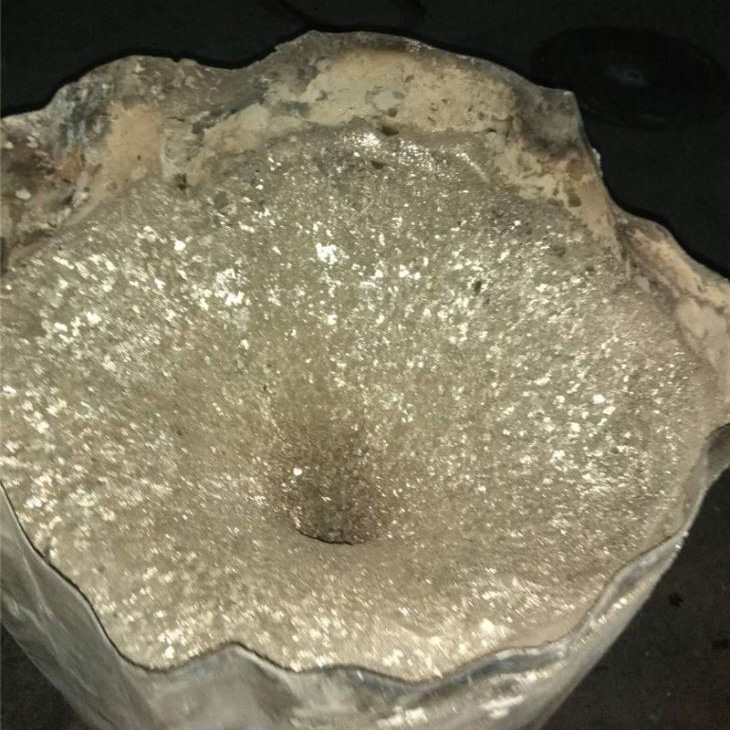

1. ਕਟੌਤੀ ਵਿਧੀ ਧਾਤੂ ਕੈਲਸ਼ੀਅਮ ਪੈਦਾ ਕਰਨ ਦਾ ਮੁੱਖ ਤਰੀਕਾ ਹੈ। ਆਮ ਤੌਰ 'ਤੇ, ਚੂਨੇ ਦੇ ਪੱਥਰ ਨੂੰ ਕੱਚੇ ਮਾਲ ਵਜੋਂ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ, ਕੈਲਸ਼ੀਅਮ ਆਕਸਾਈਡ ਵਿੱਚ ਕੈਲਸਾਈਡ ਕੀਤਾ ਜਾਂਦਾ ਹੈ, ਅਤੇ ਅਲਮੀਨੀਅਮ ਪਾਊਡਰ ਨੂੰ ਘਟਾਉਣ ਵਾਲੇ ਏਜੰਟ ਵਜੋਂ ਵਰਤਿਆ ਜਾਂਦਾ ਹੈ। ਕੈਲਸੀਨਡ ਕੁਚਲਿਆ ਕੈਲਸ਼ੀਅਮ ਆਕਸਾਈਡ ਅਤੇ ਅਲਮੀਨੀਅਮ ਪਾਊਡਰ (ਘਟਾਉਣ ਵਾਲਾ ਏਜੰਟ) ਨੂੰ ਇੱਕ ਨਿਸ਼ਚਿਤ ਅਨੁਪਾਤ ਵਿੱਚ ਸਮਾਨ ਰੂਪ ਵਿੱਚ ਮਿਲਾਇਆ ਜਾਂਦਾ ਹੈ, ਇੱਕ ਬਲਾਕ ਵਿੱਚ ਦਬਾਇਆ ਜਾਂਦਾ ਹੈ, ਅਤੇ 0.01 ਵੈਕਿਊਮ ਅਤੇ 1050-1200 â ਤਾਪਮਾਨ ਵਿੱਚ ਕੈਲਸ਼ੀਅਮ ਵਾਸ਼ਪ ਅਤੇ ਕੈਲਸ਼ੀਅਮ (ਕੈਲਸ਼ੀਅਮ) ਪੈਦਾ ਕਰਨ ਲਈ ਪ੍ਰਤੀਕਿਰਿਆ ਕੀਤੀ ਜਾਂਦੀ ਹੈ। ਘਟੀ ਹੋਈ ਕੈਲਸ਼ੀਅਮ ਵਾਸ਼ਪ 750-400 ਡਿਗਰੀ ਸੈਲਸੀਅਸ 'ਤੇ ਕ੍ਰਿਸਟਲਾਈਜ਼ ਹੁੰਦੀ ਹੈ। ਕ੍ਰਿਸਟਲਾਈਜ਼ਡ ਕੈਲਸ਼ੀਅਮ ਨੂੰ ਸੰਘਣੀ ਕੈਲਸ਼ੀਅਮ ਪਿੰਜੀ ਪ੍ਰਾਪਤ ਕਰਨ ਲਈ ਆਰਗਨ ਦੀ ਸੁਰੱਖਿਆ ਹੇਠ ਪਿਘਲਾ ਦਿੱਤਾ ਜਾਂਦਾ ਹੈ। ਕਟੌਤੀ ਵਿਧੀ ਦੁਆਰਾ ਪੈਦਾ ਕੀਤੇ ਕੈਲਸ਼ੀਅਮ ਦੀ ਰਿਕਵਰੀ ਦਰ ਆਮ ਤੌਰ 'ਤੇ ਲਗਭਗ 60% ਹੁੰਦੀ ਹੈ।
2. ਪਹਿਲਾਂ ਕੈਲਸ਼ੀਅਮ ਇਲੈਕਟ੍ਰੋਲਾਈਸਿਸ ਵਿਧੀ ਇੱਕ ਸੰਪਰਕ ਵਿਧੀ ਹੈ। ਇਸ ਵਿਧੀ ਵਿੱਚ, ਕੱਚੇ ਮਾਲ ਦੀ ਖਪਤ ਵੱਡੀ ਹੈ, ਇਲੈਕਟ੍ਰੋਲਾਈਟ ਵਿੱਚ ਧਾਤੂ ਕੈਲਸ਼ੀਅਮ ਦੀ ਘੁਲਣਸ਼ੀਲਤਾ ਵੱਧ ਹੈ, ਮੌਜੂਦਾ ਕੁਸ਼ਲਤਾ ਘੱਟ ਹੈ, ਅਤੇ ਉਤਪਾਦ ਦੀ ਗੁਣਵੱਤਾ ਮਾੜੀ ਹੈ (ਕਲੋਰੀਨ ਦਾ ਲਗਭਗ 1%), ਆਦਿ, ਇਹਨਾਂ ਕਮੀਆਂ ਨੂੰ ਸੁਧਾਰਨ ਲਈ, ਬਾਅਦ ਵਿੱਚ ਸੰਪਰਕ ਵਿਧੀ ਨੂੰ ਤਰਲ ਕੈਥੋਡ ਵਿਧੀ ਇਲੈਕਟ੍ਰੋਲਾਈਸਿਸ ਵਿੱਚ ਸੁਧਾਰਿਆ ਗਿਆ ਹੈ।
3. ਕੈਲਸ਼ੀਅਮ ਰਿਫਾਈਨਿੰਗ: ਉੱਚ-ਸ਼ੁੱਧਤਾ ਕੈਲਸ਼ੀਅਮ ਨੂੰ ਉਦਯੋਗਿਕ ਕੈਲਸ਼ੀਅਮ ਨੂੰ ਉੱਚ ਵੈਕਿਊਮ ਡਿਸਟਿਲੇਸ਼ਨ ਦੁਆਰਾ ਸੰਸਾਧਿਤ ਕਰਨ ਤੋਂ ਬਾਅਦ ਪ੍ਰਾਪਤ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ। ਆਮ ਤੌਰ 'ਤੇ, ਡਿਸਟਿਲੇਸ਼ਨ ਦਾ ਤਾਪਮਾਨ 780-820 ° C 'ਤੇ ਨਿਯੰਤਰਿਤ ਕੀਤਾ ਜਾਂਦਾ ਹੈ, ਅਤੇ ਵੈਕਿਊਮ ਡਿਗਰੀ 1 × 10-4 ਹੈ। ਡਿਸਟਿਲੇਸ਼ਨ ਇਲਾਜ ਕੈਲਸ਼ੀਅਮ ਵਿੱਚ ਕਲੋਰਾਈਡ ਨੂੰ ਸ਼ੁੱਧ ਕਰਨ ਵਿੱਚ ਘੱਟ ਪ੍ਰਭਾਵਸ਼ਾਲੀ ਹੈ। ਨਾਈਟ੍ਰੋਜਨ ਮਿਸ਼ਰਣਾਂ ਨੂੰ ਡਬਲ ਲੂਣ ਬਣਾਉਣ ਲਈ ਡਿਸਟਿਲੇਸ਼ਨ ਤਾਪਮਾਨ ਦੇ ਹੇਠਾਂ ਜੋੜਿਆ ਜਾ ਸਕਦਾ ਹੈ। ਨਾਈਟਰਾਈਡਸ ਨੂੰ ਜੋੜ ਕੇ ਅਤੇ ਵੈਕਿਊਮ ਡਿਸਟਿਲੇਸ਼ਨ ਦੁਆਰਾ ਸ਼ੁੱਧ ਕਰਨ ਨਾਲ, ਕੈਲਸ਼ੀਅਮ ਵਿੱਚ ਅਸ਼ੁੱਧ ਤੱਤ ਕਲੋਰੀਨ, ਮੈਂਗਨੀਜ਼, ਤਾਂਬਾ, ਆਇਰਨ, ਸਿਲੀਕਾਨ, ਐਲੂਮੀਨੀਅਮ, ਨਿਕਲ, ਆਦਿ ਦਾ ਜੋੜ 1000-100ppm ਤੱਕ ਘਟਾਇਆ ਜਾ ਸਕਦਾ ਹੈ, ਯਾਨੀ 99.9% -99.9% ਉੱਚੀ. ਕੈਲਸ਼ੀਅਮ ਧਾਤ.
ਭਾਗ ਤਿੰਨ: ਮੁੱਖ ਡੇਟਾ
Ca Min% |
ਅਸ਼ੁੱਧੀਆਂ ਅਧਿਕਤਮ% |
||||||
ਅਲ |
Cu |
ਐਮ.ਜੀ |
ਫੇ |
Mn |
N |
ਸੀ |
|
99.0 |
0.02 |
0.0005 |
0.03 |
0.015 |
0.015 |
0.05 |
0.013 |
ਕਿਸਮ ਦੋ: Ca Min99.5%
Ca Min% |
ਅਸ਼ੁੱਧੀਆਂ ਅਧਿਕਤਮ% |
||||||
ਅਲ |
Cu |
ਐਮ.ਜੀ |
ਫੇ |
Mn |
N |
ਸੀ |
|
99.5 |
0.01 |
0.0005 |
0.02 |
0.005 |
0.005 |
0.01 |
0.0003 |
ਕਿਸਮ ਤਿੰਨ: Ca Min 99.85%
Ca Min% |
ਅਸ਼ੁੱਧੀਆਂ ਅਧਿਕਤਮ% |
||||||
ਅਲ |
Cu |
ਐਮ.ਜੀ |
ਫੇ |
Mn |
N |
ਸੀ |
|
99.85 |
0.001 |
0.0001 |
0.02 |
0.001 |
0.005 |
0.0001 |
0.0003 |
ਕਿਸਮ ਚਾਰ: Ca Min 99.95%
Ca Min% |
ਅਸ਼ੁੱਧੀਆਂ ਅਧਿਕਤਮ% |
||||||
ਅਲ |
Cu |
ਐਮ.ਜੀ |
ਫੇ |
Mn |
N |
ਸੀ |
|
99.95 |
0.001 |
0.0001 |
0.01 |
0.001 |
0.005 |
0.0001 |
0.0001 |
ਭਾਗ ਚਾਰ: ਫਾਰਮ

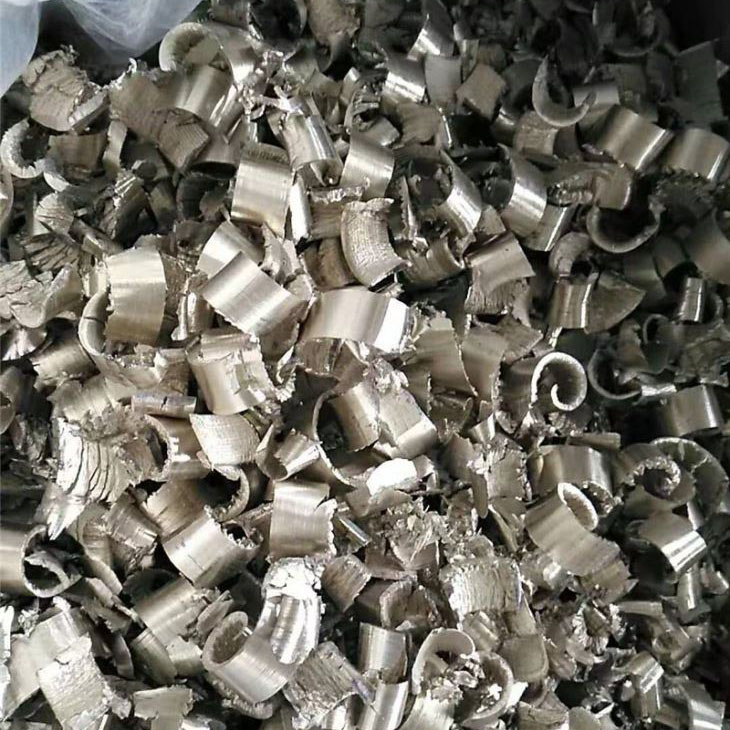

ਮੋੜ: 80kg/ ਨਵੇਂ ਡਰੱਮ, 6.4MT/80 ਡਰੱਮ/20âFCL; 12.8MT/160ਡਰੰਮ/40âFCL
ਗੰਢਾਂ: 125kg/ਨਵੇਂ ਡਰੱਮ;10MT//80drums/20âFCL; 20MT/160ਡਰੱਮ/40âFCL

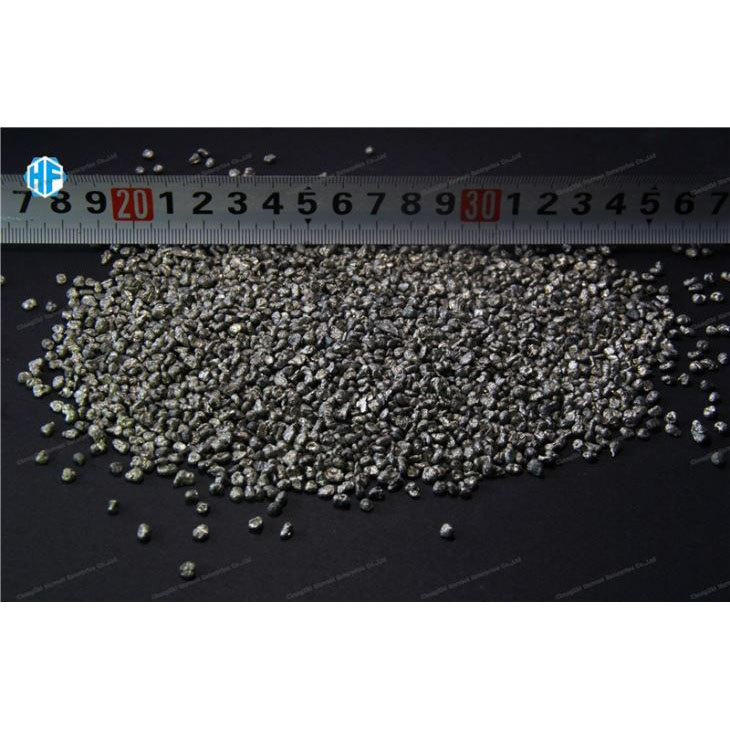

ਗ੍ਰੈਨਿਊਲ: 175 ਕਿਲੋਗ੍ਰਾਮ/ਨਵੇਂ ਡਰੱਮ; 14MT//80 ਡਰੱਮ/20âFCL; 28MT/160ਡਰੱਮ/40âFCL
(ਧਿਆਨ ਦਿਓ: ਪਲਾਸਟਿਕ ਫਿਲਮ ਦੀਆਂ ਦੋ ਲੇਅਰਾਂ ਵਾਲੇ ਡਰੱਮ ਅੰਦਰਲੇ। ਸਾਰੇ ਡਰੰਮਾਂ ਨੇ ਸੰਯੁਕਤ ਰਾਸ਼ਟਰ ਦੀ ਪ੍ਰੀਖਿਆ ਪਾਸ ਕੀਤੀ, ਆਰਗਨ ਦਾ ਚਾਰਜ ਹੈ)
